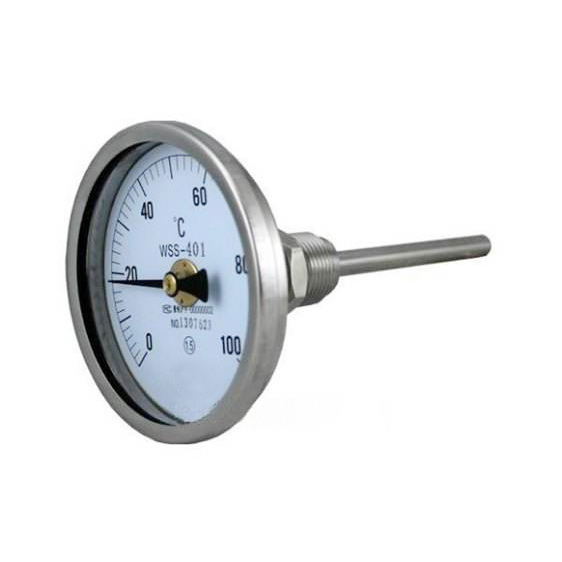

- 商品名稱：軸向型雙金屬溫度計
- 添加時間：2021-10-17 14:22:03
- 電 話：0550-7543766
郵 箱：kefu@senpudz.com
介紹：
一、產品概述
WSS系列軸向雙金屬溫度計（也叫雙金屬溫度計）是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+600℃范圍內液體、蒸汽和氣體介質溫度。
二、主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；多種結構形式，可滿足不同要求。
三、工作原理
軸向雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
四、技術參數
1、標度盤公稱直徑：60，100，150
2、精度等級：1.0，1.5
3、熱響應時間：≤40S
4、防護等級：IP55
5、角度調整誤差：角度調整誤差應不超過其量程的1.0%
6、回差：雙金屬溫度計回差應不大于基本誤差限的J.D值
7、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限J.D值的1/2
五、測溫范圍
| 測量范圍℃ | 適用范圍 | |
| 工業、商業 | 實驗室、小型 | |
| -80～+40 | √ | √ |
| -40～+80 | √ | √ |
| 0～50 | √ | √ |
| 0～100 | √ | √ |
| 0～200 | √ | √ |
| 0～300 | √ | √ |
| 0～400 | √ | √ |
| 0～500 | √ | √ |
| 0～600 | √ | √ |
六、外形尺寸
| 形式 | A | B | C | E | L | d |
| 軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 徑向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 105 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 萬向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
七、選型編碼
| 系列號 | WSS | 雙金屬溫度計 | |||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||
| -4 | Φ100 | ||||||||||
| -5 | Φ150 | ||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||
| 1 | 徑向（角型） | ||||||||||
| 2 | 135°向（鈍角型） | ||||||||||
| 8 | 萬向（可調角型） | ||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||
| 1 | 可動外螺紋 | ||||||||||
| 2 | 可動內螺紋 | ||||||||||
| 3 | 固定螺紋 | ||||||||||
| 4 | 固定法蘭 | ||||||||||
| 5 | 卡套螺紋 | ||||||||||
| 6 | 卡套法蘭 | ||||||||||
| 保護形式 | - | 普通型 | |||||||||
| W | 防護型 | ||||||||||
| F | 防腐型 | ||||||||||
八、軸向型號
軸向型雙金屬溫度計
| 型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
| D | L | |||||
| WSS-300 | -40～+80 -80～+40 0～50 0～100 0～150 0～200 0～300 0～400 0～500 0 ~ 600 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | |||||
| WSS-406 | Φ100 | 卡套法蘭 | ||||
| WSS-506 | Φ150 | |||||
